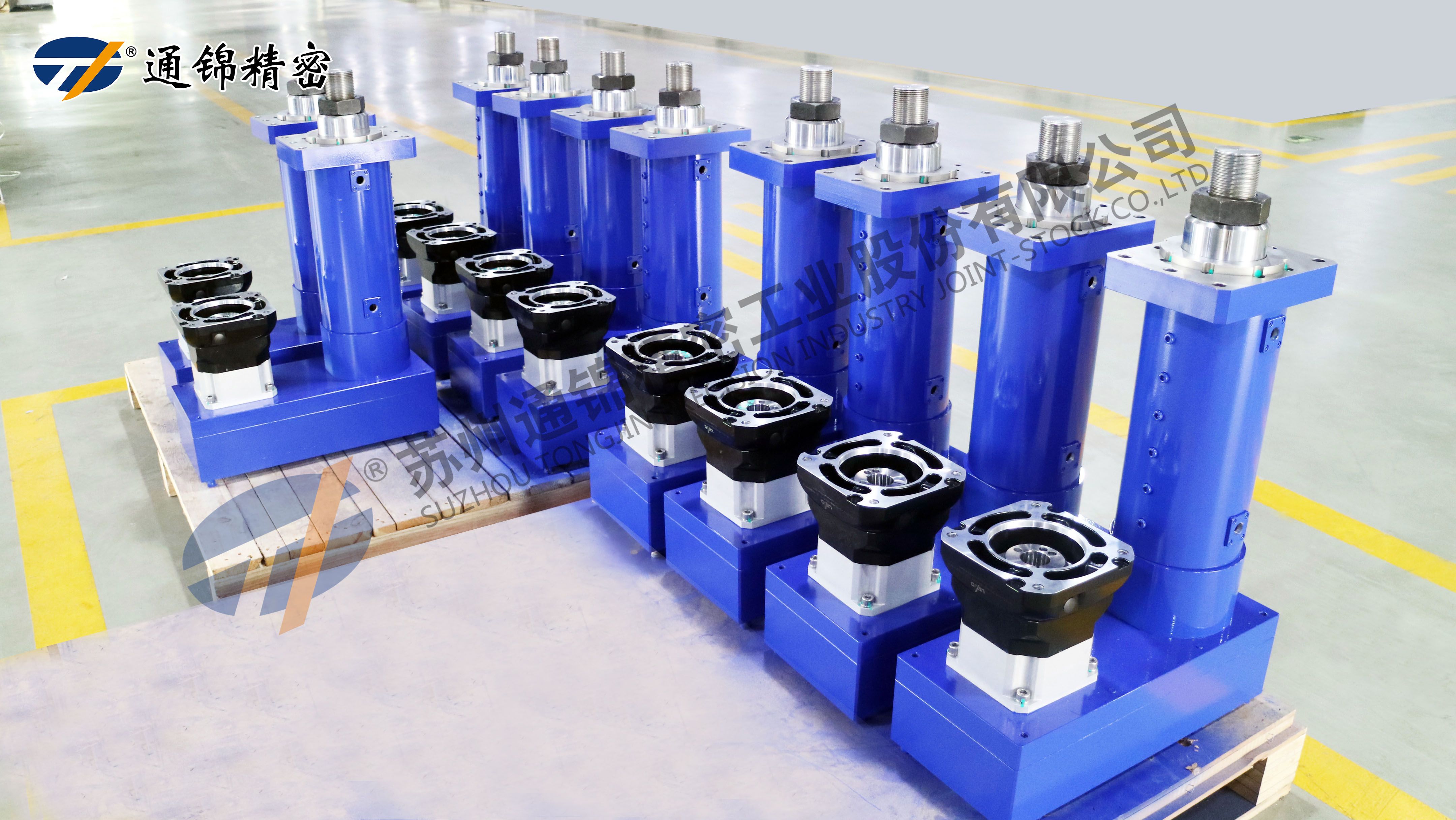

重型電動缸內部結構。

手動軸、電機、剎車、彈簧組件、框架、螺桿、頂夾、桿。

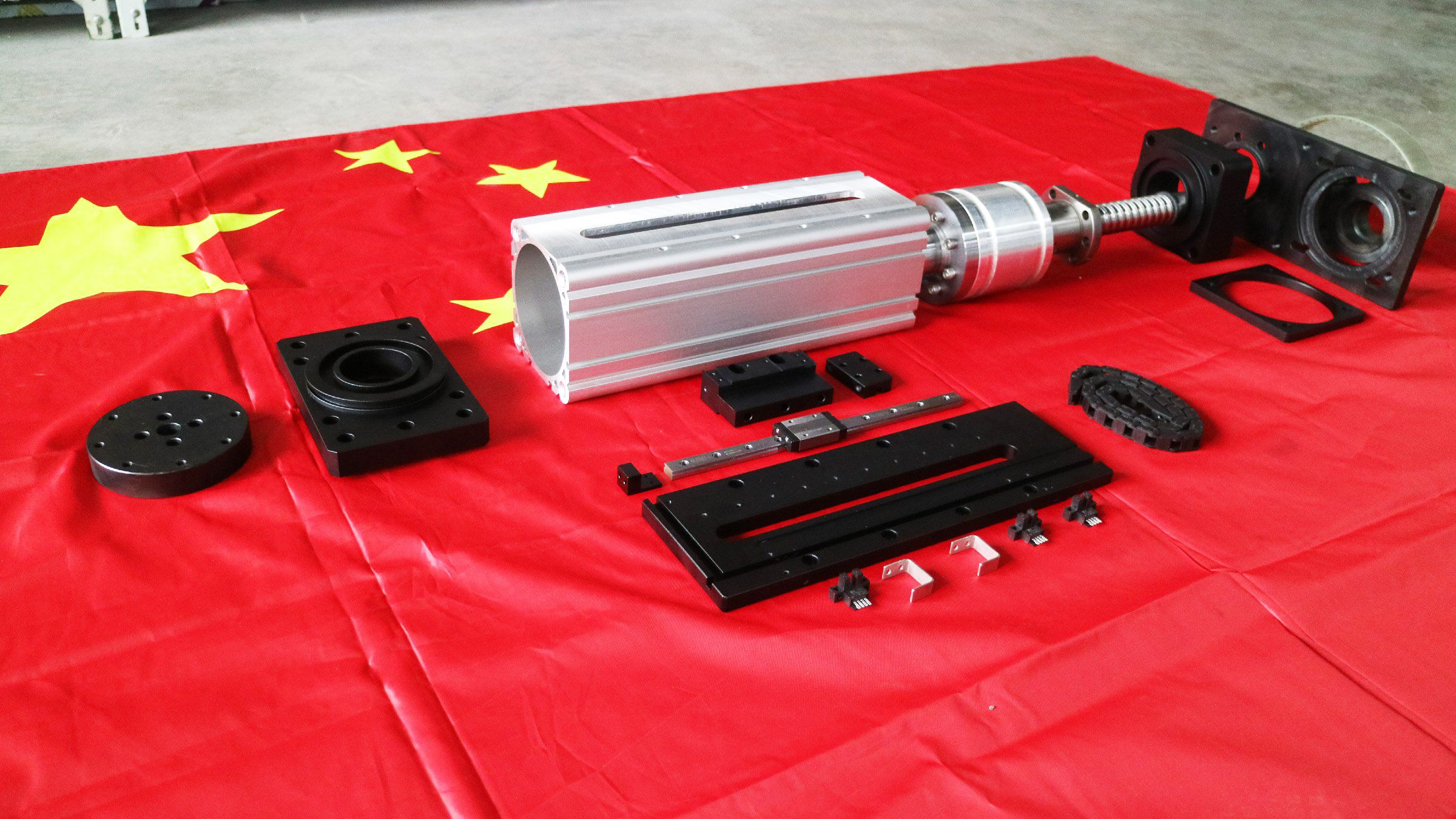

高性能電動缸內部結構。

伺服電機、行星減速器、同步帶箱體，同步帶，滾筒螺母，電動缸體，動力管。

電動缸的工作原理。

伺服電缸的工作原理是以電力為直接動力源，利用各種類型的電機(如AC伺服電機、步進伺服電機、DC伺服電機)帶動不同形式的絲杠(或螺母)旋轉，通過構件之間的螺旋運動轉化為螺母(或絲杠)的直線運動，然后由螺母(或絲杠)帶動缸筒或負載進行往復直線運動。傳統的電動缸通常由電機驅動螺桿旋轉，并通過構件之間的螺桿運動轉化為螺母的直線運動。近年來，新興的螺母反轉電動缸(如整體行星滾柱絲杠電動缸)采用相反的驅動方式，即驅動螺母旋轉，并通過構件之間的螺旋運動轉化為絲杠的直線運動。
